Teplovodn├Ż kotol VIGAS 16 s regul├íciou AK 4000 model 2014


zelendomac
Energetick├Ż ┼ít├ştok

Kotol vynikaj├║cich parametrov a ┼ípi─Źkovej kvality. Ide├ílny pre vykurovanie mal├Żch rodinn├Żch domov do 150 m2 a pre t├Żch, ktor├Żm z├íle┼ż├ş na ┼żivotnom prostred├ş. Nov├í kon┼ítrukcia spa─żovacej komory zabezpe─Źuje predhriatie prim├írneho ako aj sekund├írneho vzduchu, ─Źo m├í za n├ísledok dokonal├ę spa─żovanie v celom rozsahu v├Żkonu od 8 do 18 kW. Za─Źiatkom roka 2016 bol na trh uveden├Ż kotol s inovovanou kon┼ítrukciou a nov├Żm riadiacim softwarom za ├║─Źelom efekt├şvnej┼íieho spa─żovania a zv├Ż┼íenia ├║─Źinnosti kotla.

Kotol je pod─ża normy EN303/5:2012 zaraden├Ż do triedy 5




Informa─Źn├Ż list VIGAS 16 Vigas 16

V├Żhody kotla VIGAS 16 :

  • Riadenie pomocou najmodernej┼íej regul├ície AK4000, ktor├í V├ím umo┼żn├ş ma┼ą v┼íetko preh─żadne na grafickom displeji pod kontrolou
  • Vysok├í ├║─Źinnos┼ą kotla a┼ż 90,9 %
  • Odn├şmate─żn├ę vedenie prim├írneho vzduchu pre ─żahk├ę ─Źistenie
  • Maxim├ílna d─║┼żka polena 370 mm
  • Zo┼íikmenie stien priestoru z├ísobn├şka pre ─żahk├ę samovo─żn├ę pos├║vanie paliva smerom k tryske
  • Ve─żk├í prikladacia komora a┼ż 80 l
  • Vy┼íamotovan├Ż priestor z├ísobn├şka pre zn├ş┼żenie tvorby dechtu
  • Mo┼żnos┼ą vo─żby smeru otv├írania dvierok na ─żav├║ alebo prav├║ stranu
  • Vy┼í┼íia hr├║bka izol├ície pre zv├Ż┼íenie ├║─Źinnosti

Z├íkladn├í v├Żbava:

  • Regul├ícia AK 4000
  • Tla─Źn├Ż ventil├ítor EBM
  • Teplomer spal├şn Typ PT1000
  • ┼Żiarobet├│nov├í tv├írnica TV16
  • STB poistka
  • ─îistiace pr├şslu┼íenstvo
  • Vyp├║┼í┼ąac├ş ventil 1/2"
Lambda sonda Lambda sonda Teplomer spal├şn tvarnica16 STB prislusenstvo-─Źistenie Teplomer spal├şn

Doplnkov├ę pr├şslu┼íenstvo:

  • Od┼ąahov├Ż ventil├ítor V25
  • Odp├║┼í┼ąac├ş ventil Honeywell TS131
  • Kovov├ę nastavite─żn├ę nohy vysok├ę 15 cm
  • Kovov├Ż popoln├şk pred kotol
Lambda sonda Lambda sonda Teplomer spal├şn Servo Belimo

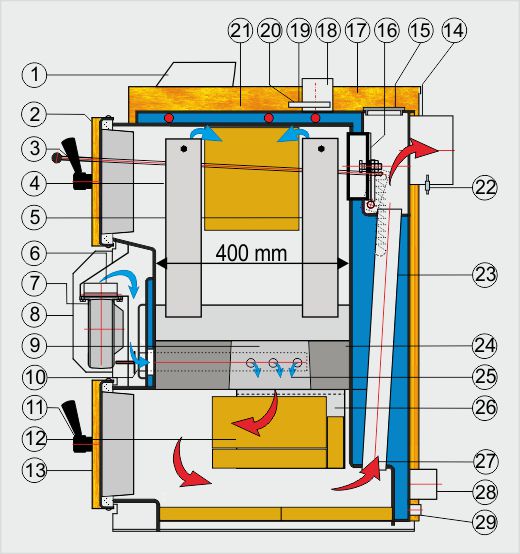

Sch├ęma kotla

Schema kotla
  1. Regulácia AK 4000
  2. Horn├ę dvierka
  3. Tiahlo kom├şnovej klapky
  4. Sply┼łovacia komora
  5. Vedenie prim. vzduchu
  6. Servopohon klapky
  7. Ventilátor
  8. Kryt ventilátora
  9. ┼Żiarobet├│nov├í tv├írnica
  10. Klapka sekund. vzduchu
  11. Uzáver dvierok
  12. ┼áamotov├ę tehly
  13. Spodn├ę dvierka
  14. Kom├şnov├ę hrdlo
  15. Veko v├Żmenn├şka
  16. Zakurovacia klapka
  17. Horn├Ż zadn├Ż kryt
  18. Hrdlo v├Żstupnej vody
  19. Tepelná poistka
  20. Kotlov├Ż teplomer
  21. Horn├Ż predn├Ż kryt
  22. Teplomer spal├şn
  23. R├║ry v├Żmenn├şka
  24. Komora prim. vzduchu
  25. Sekundárny vzduch
  26. Spa─żovacia komora
  27. Smer spal├şn
  28. Hrdlo vratnej vody
  29. Nap├║┼í┼ąacie hrdlo

Technick├ę ├║daje

Menovit├Ż v├Żkon kotla kW 16
Trieda kotla pod─ża EN 303-5:2012 (├║─Źinnos┼ą / emisie)   5 / 5
Max. prev├ídzkov├Ż tlak bar 3
Palivo   drevo do max. vlhkosti 20% o v├Żhrevnosti min. 15 MJ/kg
Rozsah v├Żkonu kW 8 - 18
├Ü─Źinnos┼ą: menovyt├Ż/minim├ílny % 90,9/90,1
Spotreba paliva pri men. v├Żkone kg/hod 4,2
N├íhradn├ę palivo   Drevn├Ż odpad, ┼ítiepky, piliny, pilinov├ę brikety do max. vlhkosti 20%
Kom├şnov├Ż ┼ąah mBar 0,10 ÔÇô 0,20
Hmotnos┼ą kotla kg 400
Priemer vstupn├ęho hrdla G/mm 2ÔÇť
Priemer v├Żstupn├ęho hrdla G/mm 2ÔÇť
Priemer nap├║┼í┼ąacieho ventilu G ½ÔÇť
Objem vodnej náplne l 60
Spaliny pri menovitom v├Żkone °C 150
Spaliny pri minim├ílnom v├Żkone °C 100
Rozmery plniacej komory - H─║bka mm 370
Rozmery plniacej komory - V├Ż┼íka mm 500
Rozmery plniacej komory - ┼á├şrka mm 380
Rozmery plniaceho otvoru (š-v) mm 435 -255
Max. hmotnos┼ą paliva kg 20
Objem plniacej komory dm³ 80
Hlu─Źnos┼ą dB 45
Max. elektrick├Ż pr├şkon W 70
Nap├Ątie/frekvencia V/Hz ~ 230V / 50Hz

Odp├║┼í┼ąac├ş ventil pre chladiaci v├Żmenn├şk HONEYWELL TS 130

Otváracia teplota °C 95
Teplota vstupnej vody °C 4 ÔÇô 15
Tlak vstupnej vody bar 1 ÔÇô 4

EN 303-5: 2012 ─Ź. 4.4.7 ÔÇô Emisn├ę limity

Spa─żovanie mus├ş by┼ą n├şzkoemisn├ę. Limitn├ę hodnoty emisi├ş pre spotrebi─Źe s v├Żkonom do 50 kW s ru─Źnou dod├ívkou paliva pri 10% O2 [mg/m³]

Po┼żiadavka

  3. tr. 4. tr. 5. tr.
CO 5 000 1 200 700
OGC 150 50 30
Prach 150 75 60

Nameran├ę hodnoty VIGAS 16

  Menovit├Ż tepeln├Ż v├Żkon
CO 210,7
OGC 16,7
Prach 14,8
  Minim├ílny tepeln├Ż v├Żkon
CO 593
OGC 30
Prach 19
