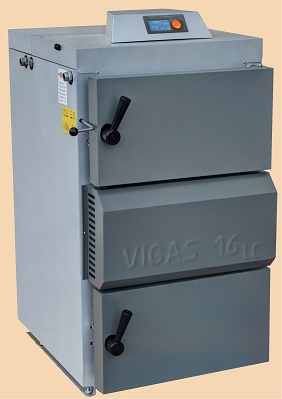

Teplovodný kotol VIGAS 16 Lambda Control s reguláciou AK 4000


zelendomac ekodizajn
Energetický štítok

Kotol vynikajúcich parametrov a špičkovej kvality. Ideálny pre vykurovanie malých rodinných domov do 150 m2 a pre tých, ktorým záleží na životnom prostredí. Do výroby bol kotol zavedený v roku 2010. Začiatkom roka 2016 bol na trh uvedený kotol s inovovanou konštrukciou a novým riadiacim softwarom za účelom efektívnejšieho spaľovania a zvýšenia účinnosti kotla.

Kotol je podľa normy EN 303-5+A1:2023 zaradený do triedy 5













Informačný list VIGAS 16 LC Vigas 16 LC

Výhody kotla VIGAS 16 Lambda Control :

  • Riadenie pomocou najmodernejšej regulácie AK4000, ktorá Vám umožní mať všetko prehľadne na grafickom displeji pod kontrolou
  • Použitím Lambda sondy zníženie spotreby paliva dokonalým spaľovaním o 20 – 25% oproti kotlom bez Lambda sondy
  • Vysoká účinnosť kotla až 91,98 %
  • Odnímateľné vedenie primárneho vzduchu pre ľahké čistenie
  • Maximálna dĺžka polena 370 mm
  • Zošikmenie stien priestoru zásobníka pre ľahké samovoľné posúvanie paliva smerom k tryske
  • Veľká prikladacia komora až 80 l
  • Vyšamotovaný priestor zásobníka pre zníženia tvorby dechtu
  • Možnosť voľby smeru otvárania dvierok na ľavú alebo pravú stranu
  • Vyššia hrúbka izolácie pre zvýšenie účinnosti

Základná výbava:

  • Regulácia AK 4000 Lambda Control
  • Tlačný ventilátor EBM
  • Lambda Sonda BOSCH
  • Teplomer spalín Typ PT1000
  • Servo pre ovládanie klapky primárneho a sekundárneho vzduchu
  • Žiarobetónová tryska LAC
  • STB poistka
  • Vypúšťací ventil 1/2"
  • Čistiace príslušenstvo
Displej Silovka LSU Ventilátor Lambda sonda Teplomer spalín Servo Belimo tryska01 STB Napust ventil prislusenstvo-čistenie

Doplnkové príslušenstvo:

  • Odťahový ventilátor V25
  • Odpúšťací ventil Honeywell TS131
  • Kovové nastaviteľné nohy vysoké 15 cm
  • Kovový popolník pred kotol
Lambda sonda Lambda sonda Teplomer spalín Servo Belimo

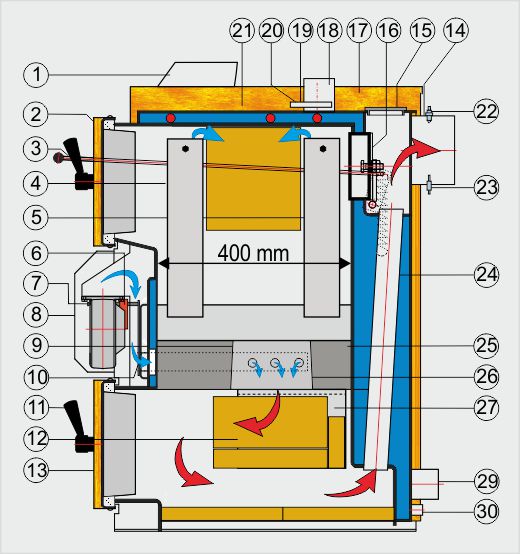

Schéma kotla

Schema kotla
  1. Regulácia AK 4000
  2. Horné dvierka
  3. Tiahlo komínovej klapky
  4. Splyňovacia komora
  5. Vedenie prim. vzduchu
  6. Servopohon klapky
  7. Ventilátor
  8. Kryt ventilátora
  9. Žiarobetónová tryska
  10. Klapka sekund. vzduchu
  11. Uzáver dvierok
  12. Šamotové tehly
  13. Spodné dvierka
  14. Komínové hrdlo
  15. Veko výmenníka
  16. Zakurovacia klapka
  17. Horný zadný kryt
  18. Hrdlo výstupnej vody
  19. Tepelná poistka
  20. Kotlový teplomer
  21. Horný predný kryt
  22. Lambda sonda
  23. Teplomer spalín
  24. Rúry výmenníka
  25. Žiarobetónová výmurovka
  26. Sekundárny vzduch
  27. Spaľovacia komora
  28. Smer spalín
  29. Hrdlo vratnej vody
  30. Napúšťacie hrdlo

Technické údaje

Menovitý výkon kotla kW 16
Ekodizajn - Nariadenie Komisie (EU) 2015/1189
Trieda kotla podľa EN 303-5+A1:2023 (účinnosť / emisie)   5 / 5
Max. prevádzkový tlak bar 3
Palivo   drevo do max. vlhkosti 20% o výhrevnosti min. 15 MJ/kg
Rozsah výkonu kW 8 - 18
Účinnosť: menovytý/minimálny % 91,98/90,09
Spotreba paliva pri men. výkone kg/hod 4,1
Náhradné palivo   Drevný odpad, štiepky, piliny, pilinové brikety do max. vlhkosti 20%
Komínový ťah mBar 0,10 – 0,20
Hmotnosť kotla kg 400
Priemer vstupného hrdla G/mm 2“
Priemer výstupného hrdla G/mm 2“
Priemer napúšťacieho ventilu G ½“
Objem vodnej náplne l 60
Spaliny pri menovitom výkone °C 150
Spaliny pri minimálnom výkone °C 100
Rozmery plniacej komory - Hĺbka mm 370
Rozmery plniacej komory - Výška mm 500
Rozmery plniacej komory - Šírka mm 440
Rozmery plniaceho otvoru (š-v) mm 435 -255
Max. hmotnosť paliva kg 20
Objem plniacej komory dm³ 80
Hlučnosť dB 45
Max. elektrický príkon W 25,1
Napätie/frekvencia V/Hz ~ 230V / 50Hz

Odpúšťací ventil pre chladiaci výmenník HONEYWELL TS 130

Otváracia teplota °C 95
Teplota vstupnej vody °C 4 – 15
Tlak vstupnej vody bar 1 – 4

EN 303-5+A1:2023 č. 4.4.7 – Emisné limity

Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom do 50 kW s ručnou dodávkou paliva pri 10% O2 [mg/m³]

Požiadavka

  3. tr. 4. tr. 5. tr.
CO 5 000 1 200 700
OGC 150 50 30
Prach 150 75 60

Namerané hodnoty VIGAS 16 LC

  Menovitý tepelný výkon
CO 158,0
OGC 16,4
Prach 12,7
  Minimálny tepelný výkon
CO 595
OGC 28
Prach 20
