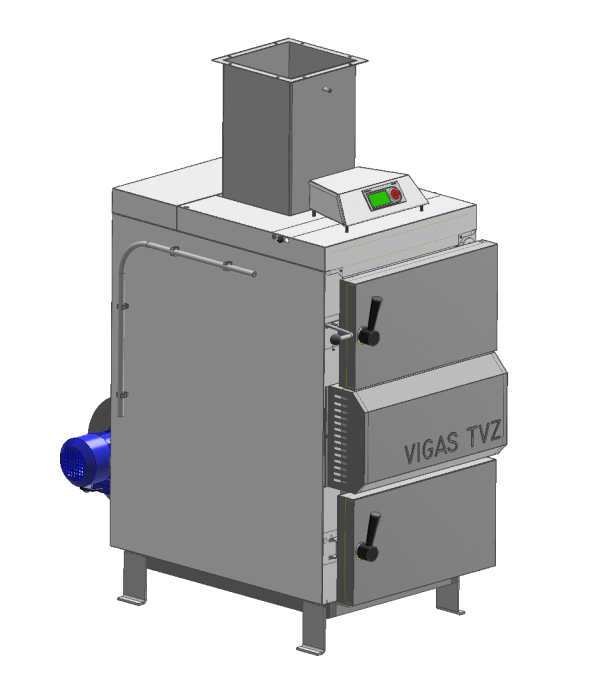

Teplovzdušný kotol VIGAS 25 TVZ

Teplovzdušný kotol VIGAS 25 TVZ je určený pre spaľovanie suchej drevnej hmoty od pilín po polená dĺžky do 35 cm. Piliny, hobliny, štiepky a odrezky je nutné spaľovať spolu s väčšími polenami. Obsah násypky postačuje na 6 – 10 hodín bežnej prevádzky kotla.

Kotol je zvarený z oceľových plechov hrúbky 4 a 6 mm. Vnútorný plášť kotlov, ktorý je v styku so spalinami je vyhotovený z plechu hrúbky 6 mm a ošetrený antikoróznym nástrekom. Výmenník tepla je zvarený oceľových rúr Ø57×4,5 mm. Priestor spaľovacej komory je obložený šamotovými tehlami hrúbky 20 mm. Krytovací plášť je vyhotovený z plechu hrúbky 0,8 mm. Izoláciu kotla tvorí materiál NOBASIL hrúbky 20 a 40 mm.

Riadenie

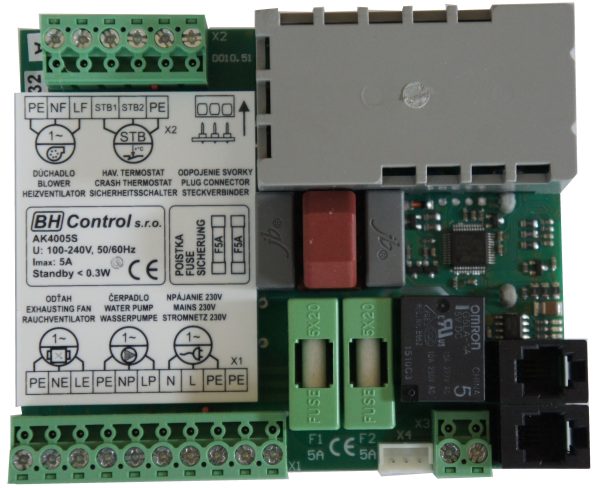

Elektronická regulácia AK 4000 je novou riadiacou jednotkou kotlov VIGAS. Spĺňa požiadavky na nenáročnú obsluhu. Už v základnom prevedení je možné pripojiť priestorový regulátor teploty alebo odťahový ventilátor. Umožňuje časovú a teplotnú reguláciu kotla s týždenným programom. Signalizuje vyhorenie paliva, kontrolu paliva alebo poruchu s jej popisom. V procese splyňovania a horenia paliva elektronická regulácia AK 4000 sleduje zmenu teploty a podľa potreby zvyšuje, alebo znižuje plynule otáčky dúchacieho ventilátora.

Využitie

Hlavnou oblasťou využitia teplovzdušného vykurovania sú priemyselné objekty (haly) a sušiarne.



Schéma kotla

1. Regulácia AK 4000
2. Horné dvierka
3. Tiahlo komínovej klapky
4. Splyňovacia komora
5. Vedenie prim. vzduchu
6. Klapka
7. Ventilátor
8. Kryt ventilátora
9. Žiarobetónová tryska
10. Clona sekund. vzduchu
11. Uzáver dvierok
12. Šamotové tehly
13. Spodné dvierka
14. Komínové hrdlo
15. Veko výmenníka
16. Zakurovacia klapka
17. Horný zadný kryt
18. Hrdlo výstupného vzduchu
19. Horný predný kryt
20. Kotlový teplomer

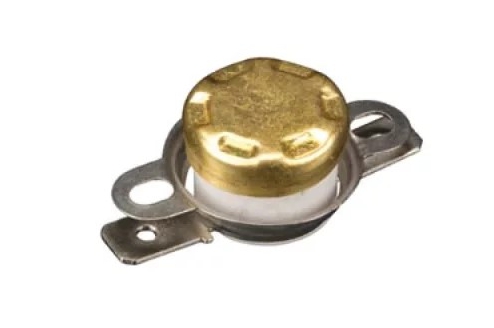

21. Tepelná poistka
22. Rúry výmenníka
23. Žiarobetónová výmurovka
24. Sekundárny vzduch
25. Spaľovacia komora
26. Smer spalín
27. Chladiaci ventilátor
28. Nožička
29. Komínový teplomer spalín





Rozmerový náčrtok

Pripojenie a inštalácie

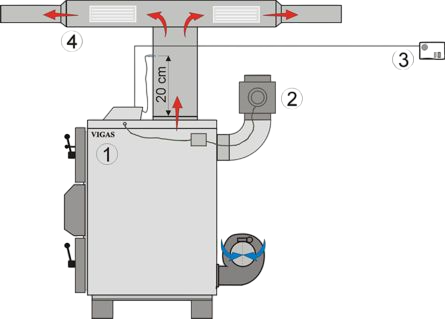

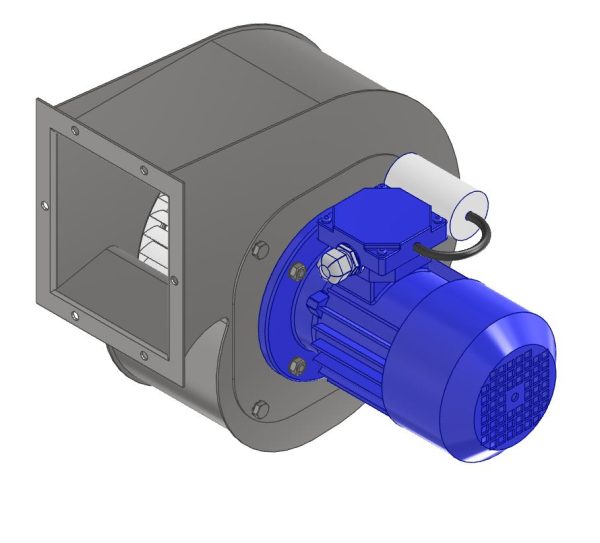

Odťahový ventilátor spalín „2“ slúži na obmedzenie úniku dymu do priestoru kotolne pri prikladaní paliva do kotla VIGAS. V prípade, že komín nespĺňate minimálne rozmery „A“ a „B“ odporúčame inštalovať komínový ventilátor. Montuje sa medzi výstupné komínové hrdlo kotla a komín. Kondenzátor „3“ sa montuje na bok kotla. Elektricky sa pripojí do riadiacej jednotky na silovú dosku AK 4000S. Pre teplovzdušný kotol sa dodáva typ odťahového ventilátora V25. Pozri Odťahový ventilátor spalín
