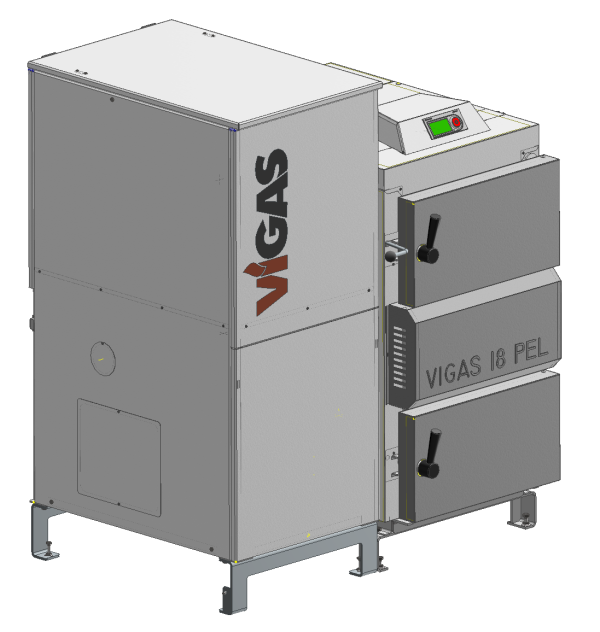

Teplovodný peletový kotol VIGAS 18 PEL s reguláciou AK 4000

Peletový automatický teplovodný kotol VIGAS 18 PEL je ideálny pre komfortné vykurovanie malých rodinných domov do 250 m2.
K spaľovaniu peliet dochádza klasickým horením na rošte vyrobenom zo žiaruvzdornej ocele, kde sa pelety privádzajú dvomi šnekovými dopravníkmi a turniketovým podávačom.
Kotol nie je vybavený automatickým odpopolňovacím zariadením, ale jeho veľká spaľovacia komora umožňuje odstraňovanie popola každých 7 dní.

Kotol je podľa normy EN 303-5+A1:2023 zaradený do triedy 5.

TECHNICKÝ POPIS

Teplovodný peletový kotol VIGAS 18 PEL je určený pre spaľovanie peliet o priemere 6 mm a dĺžke do 40 mm. Izoláciu kotla tvorí izolačný materiál NOBASIL hrúbky 20 a 40 mm. Spaliny sú odvádzané cez oceľové hrdlo o priemere 160 mm. Zásobník na peletky je vyhotovený z plechu hrúbky 1,5 mm a jeho objem je 250 l. Súčasťou kotla je čelná prevodovka, elektrická zapaľovacia špirála, dávkovací turniket, snímač komínovej teploty a ultrazvukový snímač hladiny peliet.

Pri spaľovaní peletiek, dochádza k ich presnému dávkovaniu zo zásobníka priamo do spaľovacej komory kotla, kde sa za pomoci regulovaného množstva vzduchu spaľujú. Spaliny sa intenzívne ochladzujú v dvojradovom rúrovom výmenníku. Nespálený odpad sa vymetá zo spaľovacej komory. Pre zakurovanie je kotol vybavený zakurovacou klapkou ovládanou tiahlom v prednej časti kotla.

UPOZORNENIE

V kotle je možné spaľovať len štandardné drevené pelety o priemere 6mm s min. výhrevnosťou 18 MJ/kg. Spaľovanie peliet vyrobených z iného materiálu napr. slama, seno a podobne, alebo iného rozmeru je zakázané.

BEZPEČNOSŤ

Kotly sú vybavené tepelnou STB poistkou, ktorá zaisťuje odpojenie dúchacieho ventilátora pri prehriatí kotla nad teplotu 100°C a chladiacim bezpečnostným výmenníkom proti prehriatiu kotla podľa STN EN 303-5+A1:2023. K chladiacemu bezpečnostnému výmenníku výrobca odporúča zakúpiť odpúšťací ventil Honeywell TS 131 3/4“.

Proti spätnému vznieteniu peliet v zásobníku je kotol vybavený bezpečnostným komorovým podávačom (turniketom) hnaným reťazovým prevodom. V prípade výpadku el. energie alebo poruchy dávkovacieho zariadenia je vždy zabezpečená vzduchová medzera medzi zásobníkom peliet a spaľovacou komorou čo zabraňuje vznieteniu peliet v zásobníku.

Proti poškodeniu motora prevodovky pri prípadnom zablokovaní šneku alebo turniketu je kotol vybavený bezpečnostným teplomerom, ktorý sníma teplotu motora a pri prehriatí na 80°C zabezpečí vypnutie motora.

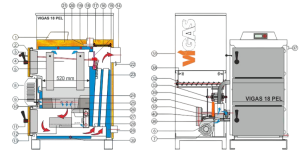

SCHÉMA KOTLA



1.	Regulácia AK 4000	11.	Uzáver dvierok	21.	Horný predný kryt	31.	Zásobník peliet
2.	Horné dvierka	12.	Spaľovacia komora	22.	Teplomer spalín	32.	Podávací dopravník
3.	Tiahlo komínovej klapky	13.	Spodné dvierka	23.	Rúry výmenníka	33.	Dávkovaci turniket
4.	Priestor zásobníka	14.	Komínové hrdlo	24.	Horák pre spaľovanie peliet	34.	Hnacia prevodovka
5.	Vedenie prim. vzduchu	15.	Zakurovacia klapka	25.	Žiarobetónová výmurovka	35.	Zapaľovacia špirála
6.	Servo-klapka vzduchu	16.	Veko výmenníka	26.	Sekundárny vzduch	36.	Pripojovacia príruba
7.	Ventilátor	17.	Horný zadný kryt	27.	Deflektor P45	37.	Bezpečnostný výmenník
8.	Predný kryt	18.	Hrdlo výstupnej vody	28.	Smer spalín	38.	Ultrazvukový senzor
9.	Žiarobetónová tryska	19.	Tepelná poistka STB	29.	Hrdlo vratnej vody	39.	Servo-pohon BELIMO
10.	Clona sek. vzduchu	20.	Kotlový teplomer	30.	Napúšťacie hrdlo	40.	Bezpečnostné teplotné čidlo

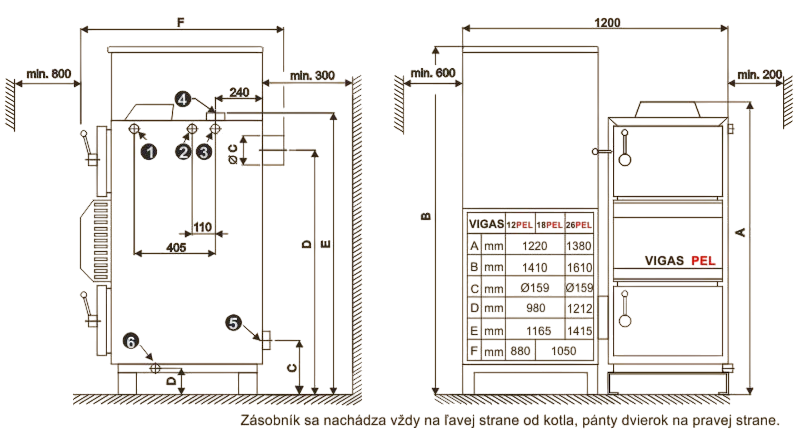

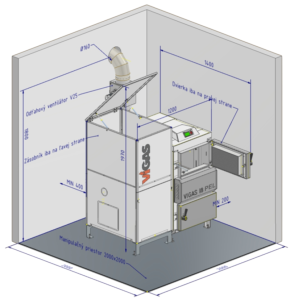

Rozmerový náčrtok a umiestnenie kotla VIGAS 18 PEL

1. Vstupné hrdlo pre odpúšťací ventil TS 131 G¾
2. Otvor pre ponorné púzdro odpúšťacieho ventilu TS 131 G½“
3. Výstupné hrdlo chladiacej vody G¾“
4. Výstupné hrdlo teplej vody G2″
5. Vstupné hrdlo vratnej vody G2″
6. Hrdlo pre napúšťací ventil G½“

Emisné limity podľa EN 303-5+A1:2023 č. 4.4.7

Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom do 50 kW s automatickou dodávkou paliva pri 10% O₂ [mg/m³]

Požiadavka palivo PELETY

Emisie	3. tr.	4. tr.	5. tr.
CO	3 000	1 000	500
OGC	100	30	20
Prach	150	60	40











Namerané hodnoty VIGAS 18 DPA

Emisie	Menovitý tepelný výkon		Emisie	Minimálny tepelný výkon
CO	184		CO	274
OGC	9		OGC	15
PRACH	28		PRACH	11
