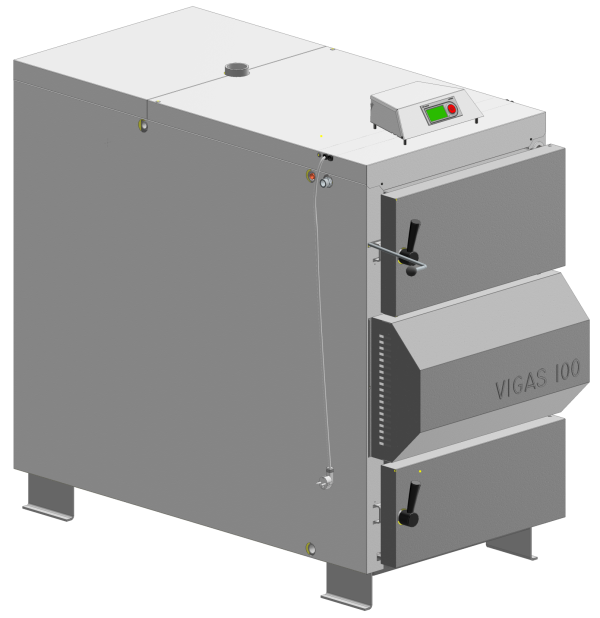

Teplovodný kotol VIGAS 100 s reguláciou AK4000
Výhody kotla VIGAS 100 :
- Riadenie pomocou najmodernejšej regulácie AK4000, ktorá Vám umožní mať všetko prehľadne na grafickom displeji pod kontrolou
- Vysoká účinnosť kotla až 91,21 %
- Veľký modulovaný rozsah výkonu 25-100 kW
- Odnímateľné vedenie primárneho vzduchu pre ľahké čistenie
- Veľký prikladací otvor 572×318 mm
- Maximálna dĺžka polena 1050 mm
- Veľká prikladacia komora až 457 l
- Trojradový rúrový výmenník tepla
- Celoobvodový vodný plášť
- Robustná konštrukcia – váha 950 kg
- Možnosť voľby smeru otvárania dvierok na ľavú alebo pravú stranu
- Vyššia hrúbka izolácie pre zvýšenie účinnosti
Základná výbava:
- Regulácia AK 4000
- Dva tlačné ventilátory EBM 120
- Teplomer spalín Typ PT1000
- Dve žiarobetónové trysky LAC (6-dierové)
- STB poistka
- Čistiace príslušenstvo
- Vypúšťací ventil 3/4″
Doplnkové príslušenstvo:
Kotol vynikajúcich parametrov a špičkovej kvality. Vhodný pre vykurovanie penziónov, hotelov, menších priemyselných alebo poľnohospodárskych objektov do 2000 m3. Do výroby bol kotol zavedený už v roku 1995.
Kotol je podľa normy EN 303-5+A1:2023 zaradený do triedy 5

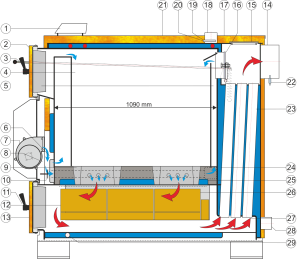

Schéma kotla
- Regulácia AK 4000
- Horné dvierka
- Tiahlo komínovej klapky
- Splyňovacia komora
- Vedenie prim. vzduchu
- Klapky ventilátora (gravitačné)
- Ventilátor
- Kryt ventilátora
- Žiarobetónová tvárnica
- Klapka sekund. vzduchu
- Uzáver dvierok
- Šamotové tehly
- Spodné dvierka
- Komínové hrdlo
- Veko výmenníka
- Zakurovacia klapka
- Horný zadný kryt
- Hrdlo výstupnej vody
- Tepelná poistka
- Teplomer kotla
- Horný predný kryt
- Teplomer spalín
- Rúry výmenníka
- Komora prim. vzduchu
- Sekundárny vzduch
- Spaľovacia komora
- Smer spalín
- Hrdlo vratnej vody
- Napúšťacie hrdlo
Rozmerový náčrtok a umiestnenie kotla VIGAS 100 v kotolni
EN 303-5+A1:2023 č. 4.4.7 – Emisné limity
Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom od 50 do 150 kW s ručnou dodávkou paliva pri 10% O2 [mg/m³]
Požiadavka
| Emisie | 3. tr. | 4. tr. | 5. tr. |
| CO | 5 000 | 1 200 | 700 |
| OGC | 150 | 50 | 30 |
| Prach | 150 | 75 | 60 |
Namerané hodnoty VIGAS 100
| Emisie | Menovitý tepelný výkon |
| CO | 246,9 |
| OGC | 15,5 |
| Prach | 16,6 |
| Emisie | Minimálny tepelný výkon |
| CO | 428,8 |
| OGC | 24,0 |
| Prach | 16,8 |
| Hmotnosť | 950 kg |
|---|---|
| Menovitý výkon kotla | 100 kW |
| Ekodizajn - Nariadenie Komisie (EU) 2015/1189 | ÁNO |
| Trieda kotla podľa EN 303-5+A1:2023 (účinnosť / emisie) | 5 / 5 |
| Max. prevádzkový tlak vody | 3 bar |
| Palivo | drevo do max. vlhkosti 20% o výhrevnosti min. 15 MJ/kg |
| Rozsah výkonu | 25 – 100 kW |
| Účinnosť menovitý/minimálny | 91,21 / 90,06 % |
| Spotreba paliva pri men. výkone | 26,7 kg/hod |
| Náhradné palivo | Drevný odpad, štiepky, piliny, pilinové brikety do max. vlhkosti 20% |
| Priemer komínového hrdla | 196 mm |
| Komínový ťah | 0,25 – 0,35 mBar |
| Priemer vstupného hrdla | 2" G/mm |
| Priemer výstupného hrdla | 2" G/mm |
| Priemer napúšťacieho ventilu | 3/4" G |
| Objem vodnej náplne | 215 l |
| Teplota spalín pri menovitom výkone | 240 °C |
| Teplota spalín pri minimálnom výkone | 150 °C |
| Rozmery plniacej komory Hĺbka | 1090 mm |
| Rozmery plniacej komory - Výška | 730 mm |
| Rozmery plniacej komory - Šírka | 575 mm |
| Rozmery plniaceho otvoru (šírka-výška) | 575 -318 mm |
| Max. hmotnosť paliva | 140 kg |
| Objem plniacej komory | 457 dm³ |
| Hlučnosť | 54,2 dB |
| Max. elektrický príkon | 142,0 W |
| Napätie/frekvencia | ~230/50V/Hz |
| Strana pántov dvierok | PRAVÝ, ĽAVÝ |
