Expander AK 4000
Ekvitermická regulácia EXPANDER AK4000
Expander AK4000 je rozširujúcim modulom štandardnej elektronickej regulácia AK4000 kotlov VIGAS. Rozširuje možnosti riadiaceho systému kotla o riadenie jednotlivých okruhov UK vrátane regulácie teploty teplej úžitkovej vody pri využití viacerých zdrojov tepla. Jednotlivé okruhy UK umožňuje riadiť pomocou izbového termostatu, ekvitermickou reguláciou (na základe vonkajšej teploty) alebo ich kombináciou.
Výhody použitia Expandera AK4000
- Zabezpečuje optimálne prevádzkové podmienky pre kotle VIGAS
- Optimálne využíva všetky tepelné zdroje
- Možnosť zvoliť riadenie UK podľa vonkajšej teploty, izbového termostatu alebo ich kombináciou
- Ovládanie a nastavovanie priamo z kotla VIGAS
- Jednoduchá montáž a inštalácia

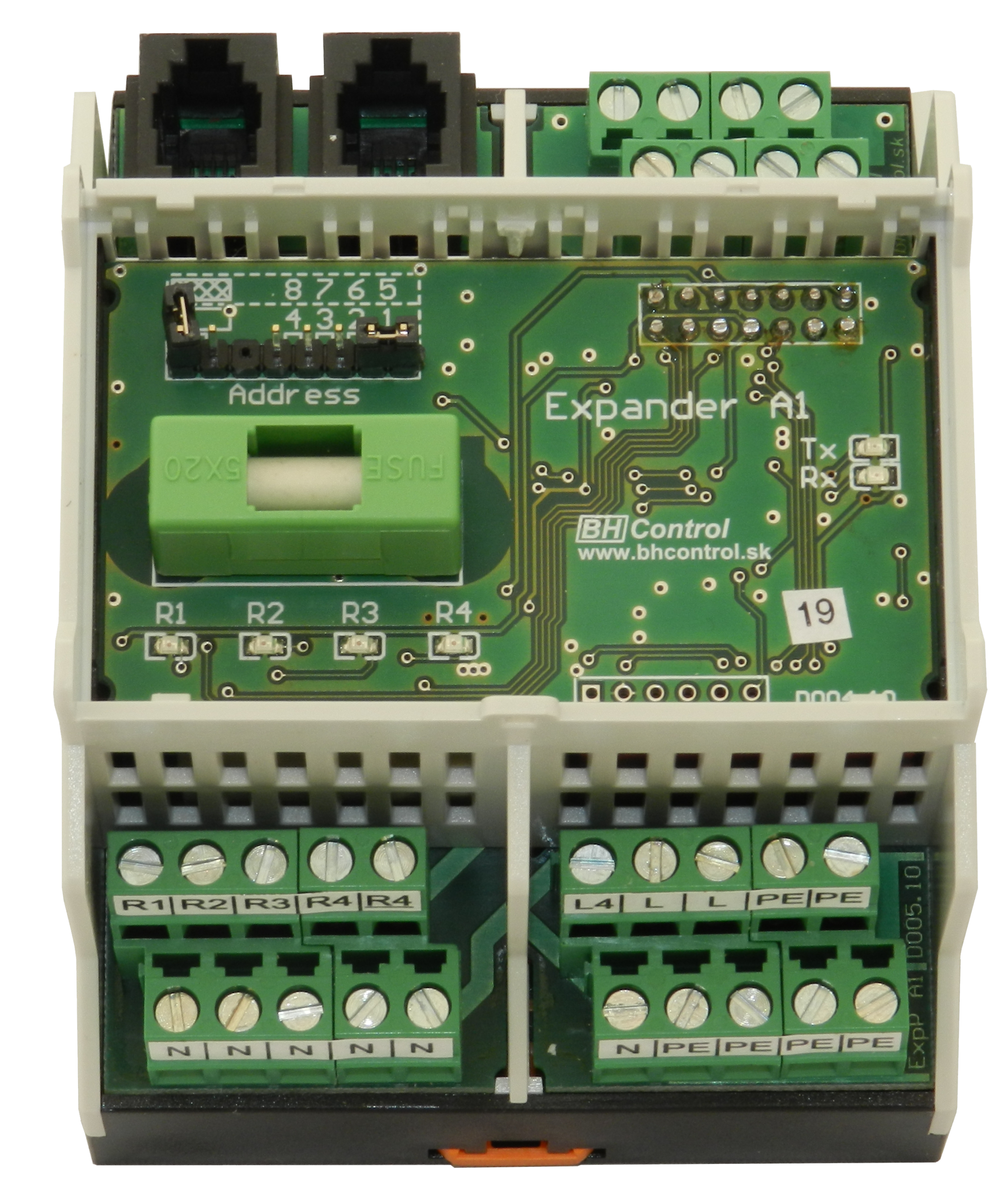

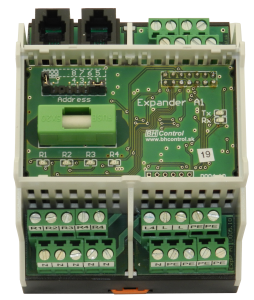

Expander je modulárny systém, ktorý sa skladá z modulov podľa počtu požadovaných vstupov a výstupov. Jeden modul Expandera AK4000E pozostáva zo štyroch vstupov a výstupov. Expander AK4000E je dodávaný v setoch podľa počtu modulov.
Montáž expandera

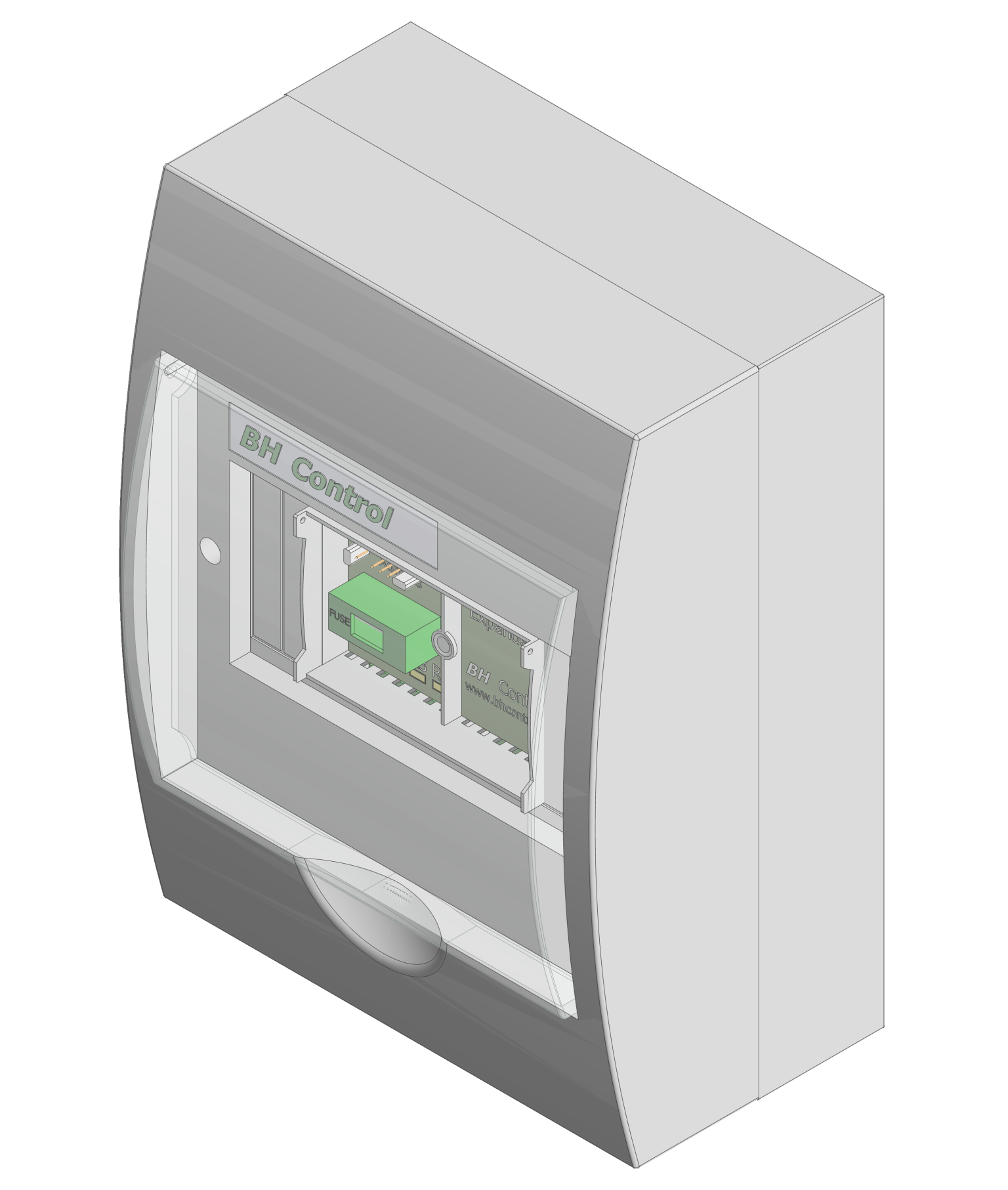

Skrinku expandera namontujeme na stenu blízko riediaceho kotla VIGAS tak, aby bol k nej dostatočný prístup a nič nebránilo privedeniu ďalších vodičov a teplomerov do nej. V blízkosti skrinky musí byť zásuvka pre 230V. Súčasťou skrinky je 3m prívodný kábel ukončený vidlicou.
Elektrická schéma zapojenia Expandera AK4000
Elektrická schéma pripojenia jednotlivých teplomerov a akčných členov (čerpadiel, servomotorov, a pod.)na Expander AK4000 závisí od hydraulickej schémy zvolenej v regulácii AK4000. Pre hydraulické schémy od č.5 a vyššie sú pozície jednotlivých kontaktov popísané v návode na obsluhu kotla v kap. 13.6. a sú závislé od konfigurácie hydraulickej schémy. Návod na obsluhu EXPANDERA
Technické požiadavky a zásady montáže
- Čerpadlá 230V/50 Hz.
- Servopohony 230V/50 Hz doba otvárania 60 – 240 s. (hodnota sa nastavuje podľa dodaného typu)
- Čerpadlo montovať cca. 0,5 m za štvorcestný zmiešavač
- Príložné čidlo teplomera montovať cca. 0,5 m za čerpadlo
- Vonkajší teplomer montovať na severnú stranu budovy
- Izbový termostat – beznapäťový kontakt
Expander AK 4000 sa dodáva v dvoch modifikáciách:
